ארונות חשמל לתעשייה: סוגים, חומרים ודרגות אטימות

בקצרה: ארון חשמל לתעשייה הוא מארז מתכת שמגן על לוחות חשמל, בקרה ופיקוד במפעלים, במחסנים ובמבני תשתית. בשונה מארון ביתי, הוא מתוכנן סביב הציוד שבתוכו ותנאי הסביבה: עובי פח, דרגת אטימות (IP), חלוקה פנימית, אוורור ונעילה. ברוב המקרים מזמינים אותו לפי מידה.

במפעל, ארון החשמל הוא חלק מקו הייצור. תקלה בלוח, חדירת אבק או התחממות יתר עלולות לעצור מכונות, ולכן הבחירה בארון היא החלטה הנדסית ולא רק עניין של מחיר. המדריך הזה מסביר מה בודקים, אילו חומרים מתאימים לאילו סביבות, ואיך נראה תהליך הייצור של ארון תעשייתי לפי מידה.

מה ההבדל בין ארון חשמל תעשייתי לארון ביתי?

ארון ביתי מכיל לוח דירתי עם מפסקים וממסר פחת, ועומד בדרך כלל בכניסה לבית או בחדר המדרגות. ארון תעשייתי נושא ציוד כבד ומגוון: מגענים, ממסרים, בקרים מתוכנתים (PLC), ממירי תדר, מנתקים ופסי צבירה. לכן הוא גדול יותר, בנוי מפח עבה יותר, ונדרשים בו פלטת הרכבה, תעלות חיווט, פתחי כבלים מתוכננים ולעיתים גם קירור.

אילו סוגים של ארונות חשמל לתעשייה קיימים?

• ארון חלוקה ראשי – מקבל את הזנת החשמל של המבנה ומחלק אותה ללוחות המשנה.
• ארון בקרה ופיקוד – מכיל בקרים, ממסרים ומערכות שליטה בקו הייצור או במכונה.
• ארון קירי – לציוד בהיקף בינוני, מותקן על קיר או עמוד.
• ארון עומד – ארון גבוה על בסיס, לציוד רב ולהרחבות עתידיות.
• ארון חוץ – להתקנה בחצר המפעל, בתחנות שאיבה או במתקני תשתית, עם אטימה מוגברת. ראו גם ארון חשמל חיצוני.

איך בוחרים חומר לארון חשמל במפעל?

החומר נקבע לפי הסביבה שבה הארון יעמוד. הטבלה מסכמת את השיקולים העיקריים:

מעבר לחומר, חשוב לוודא שגוף הארון מחובר להארקה, שהדלת נסגרת עם אטם היקפי, ושיש מקום פנוי להרחבות עתידיות. מידע נוסף על החומרים נמצא במדריך ארונות חשמל ממתכת.

איזו דרגת אטימות (IP) נדרשת במפעל?

קוד IP מורכב משתי ספרות: הראשונה מתארת הגנה מפני אבק וגופים מוצקים, השנייה הגנה מפני מים. באולם ייצור נקי ויבש אפשר להסתפק בדרגה נמוכה יותר, בנגריות, במפעלי מלט ובמחסני תבואה נדרשת אטימות מלאה לאבק, ובמקומות שבהם שוטפים את הרצפה או את המכונות נדרשת גם הגנה מפני סילון מים. כדאי לקבוע את הדרגה לפי התנאים הקשים ביותר שהארון צפוי לפגוש, ולא לפי הממוצע.

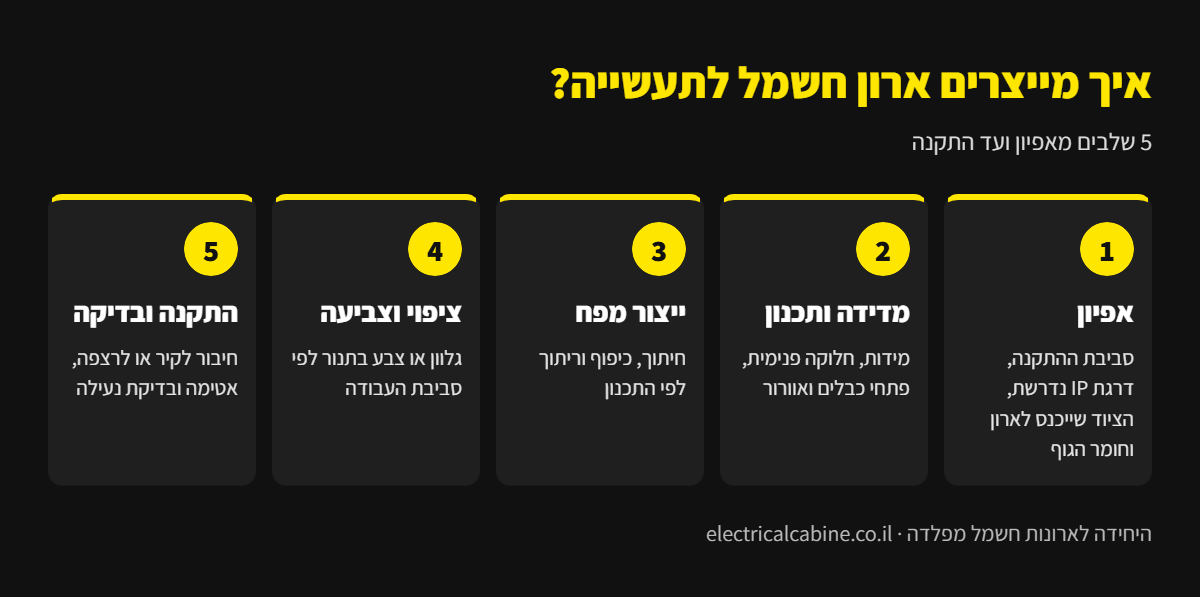

איך מייצרים ארון חשמל לתעשייה לפי מידה?

1. אפיון – איפה הארון יעמוד, אילו תנאים יש שם, איזה ציוד ייכנס אליו ומה דרגת האטימות הנדרשת.
2. מדידה ותכנון – קביעת מידות, פלטת הרכבה, חלוקה פנימית, פתחי כבלים ואוורור.
3. ייצור מפח – חיתוך, כיפוף וריתוך של הגוף והדלת לפי התכנון.
4. ציפוי וצביעה – גלוון או צבע בתנור, בהתאם לסביבה ולגוון הרצוי.
5. התקנה ובדיקה – קיבוע לקיר או לבסיס, בדיקת אטימה, נעילה וסגירה תקינה של הדלת.

את הציוד החשמלי בתוך הארון מתקין ומחבר חשמלאי מוסמך או בונה לוחות, ולכן כדאי לתאם איתו את התכנון כבר בשלב האפיון.

מה משפיע על המחיר של ארון חשמל לתעשייה?

המחיר נקבע בעיקר לפי המידות, סוג הפח ועוביו, דרגת האטימות, הציפוי, ומרכיבים נוספים כמו פלטת הרכבה, מנעולים, גגון לארון חוץ ומערכת אוורור. פירוט מלא של הגורמים נמצא בעמוד ארון חשמל מתכת מחיר. כדי לקבל הצעת מחיר מדויקת שלחו את רשימת הציוד, המידות הרצויות ותיאור הסביבה, או התקשרו ל-053-3419224.
